可控硅内部结构与工作原理

公司新闻市场新闻

2022-05-11

可控硅外型有螺栓型和平板型2种封装。有3个连接端。

螺栓型封装，一般螺栓是其阳极，能与散热器紧密连接且组装便捷。

平板型可控硅可由2个散热器将其夹在中间。

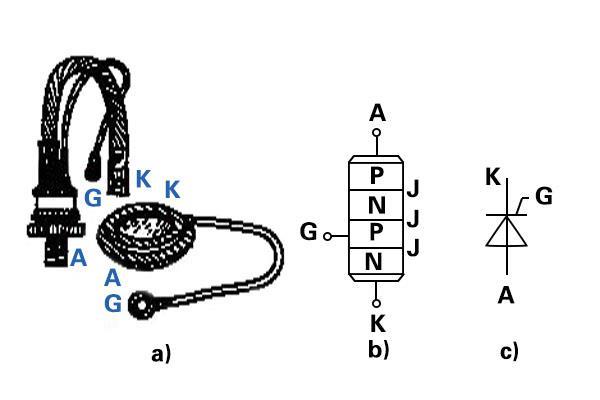

图1.可控硅的外型、构造和电气图形符号

a）外型b）构造c）电气图形符号

常用可控硅的构造

按晶体管的原理，得：

Ic1=a1IA+ICBO1 （1-1）

Ic2=a2IK+ICBO2 （1-2）

IK=IA+IG （1-3）

IA=IC1+IC2 （1-4）

式中a1和a2分别是晶体管V1和V2的共基极电流增益；ICBO1和ICBO2分别是V1和V2的共基极漏电流。由上述式可获得：

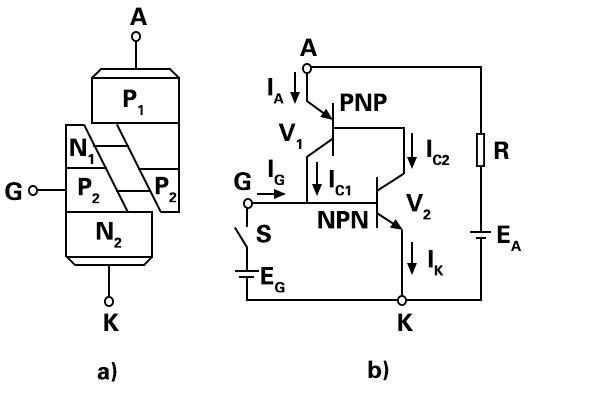

图2.晶的双晶体管模形和原理

a）双晶体管模形b）原理

在低发射极电流下a是极小的，而当发射极电流构建完成后，a快速增加。

以上就是传承电子对可控硅内部结构与工作原理的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
