加速器电源系统中快速可控硅的使用

2022-02-08

随之电力电子技术的发展，起先出现了普通可控硅，但普通可控硅的开通时间和关断时间都较长，尤其是当负载为感性时,普通可控硅的开通时间甚至是要几百μs，关断时间也要几百μs。这在需求重复频率达200Hz的加速器电源上是没办法用的。

系统中快速可控硅的使用

KK0选用通态电流为400A的快速可控硅（KK400）3只，各自用来A、B、C三相电路的整流管，KK1和KK2全是六只通态电流为1000A的快速可控硅（KK1000）并接用，KK3是十只通态电流为1000A的快速可控硅（KK1000）并接用。

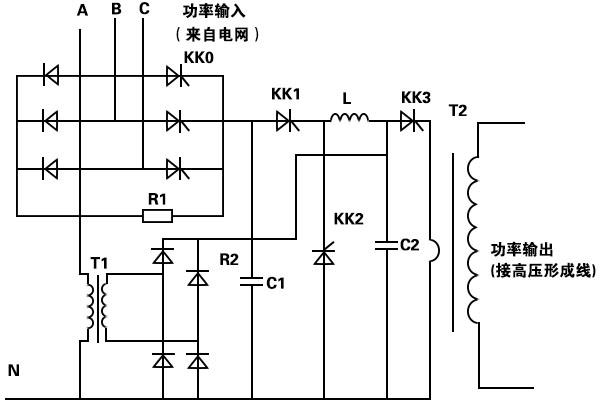

从图1看得见，除KK0外，KK1、KK2、KK3的负载全是感性负载。在本系统中可控硅KK0的触发信号由匹配相经半波整流供应，当某相电压超过电容C1上工作电压时，则那一相可控硅就导通，直接对电容C1充电。快速可控硅KK1、KK2、KK3的触发信号由计算机内控制板卡定时给出。

按照图1解析知，需要确保三组可控硅的可靠转化，即KK3导通停止后，再导通KK2，KK2停止后再导通KK1，KK1停止后再导通KK3。

这般电源作重复频率运行，当电源运行在重复频率达200Hz时，如此1个运行周期仅5ms，KK1、KK2、KK3的换相全是使用负载换相，即当快速可控硅中电流降低为零点，可控硅承担反方向工作电压自然关断。所以可控硅的开通时间和关断时间都务必很小，普通可控硅是满足不了需求的。

以上就是传承电子介绍的加速器电源系统中快速可控硅的使用，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
