igbt功率模块典型的门极驱动线路讲解

2022-01-13

1、脉冲变压器驱动线路

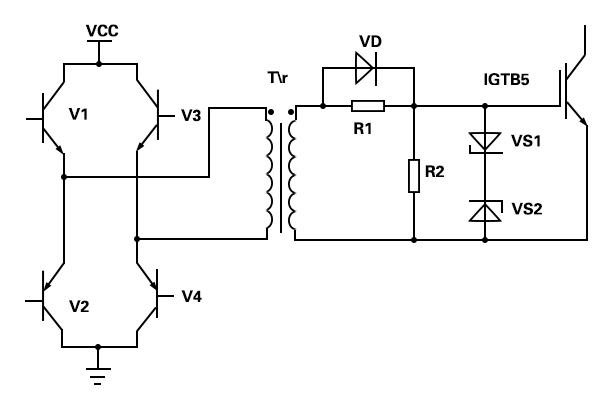

脉冲变压器驱动线路如下图2所显示，V1～V4组成脉冲变压器一次侧驱动线路，利用控制V1、V4和V2、V3的轮番导通，将驱动脉冲加至变压器的一次侧，二次侧利用电阻R1与IGBT5栅极连接，R1、R2避免 IGBT5栅极开路并供应充放电回路，R1上并接的二极管为加速二极管，用来提升IGBT5的开关速度，稳压二极管VS1、VS2的功能是限制添加在IGBT5g-e端的电压，防止过高的栅射电压击穿栅极。栅射电压通常不得超过20V。

图2脉冲变压器驱动线路

2、光耦隔离驱动线路

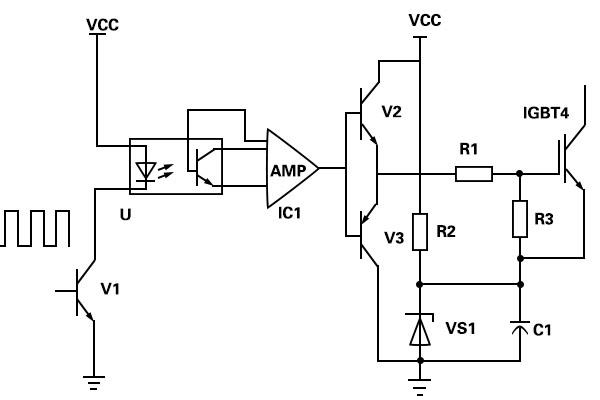

光耦隔离驱动线路如下图3所显示。因为igbt模块是高速元器件，所选择的光耦必须是小延时的高速型光耦，由PWM控制器输出的方波信号添加在三极管V1的基极，V1驱动光耦将脉冲传送至整形放大线路IC1，经IC1放大后驱动由V2、V3组成的对管(V2、V3应选择β>100的开关管)。

对管的输出经电阻R1驱动IGBT4，R3为栅射结保护电阻，R2与稳压管VS1组成负偏压产生线路，VS1通常选择1W/5.1V的稳压管。此线路的特点是仅用1组供电就能输出正负驱动脉冲，使线路相对简洁。

图3光耦隔离驱动线路

以上就是传承电子对igbt功率模块典型的门极驱动线路讲解的介绍，传承电子是一家以电力电子为专业领域的功率半导体模块制造商，为众多的企业公司提供功率半导体模块的定制、生产和加工，同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
