晶闸管比较常见的应用线路

2021-02-21

晶闸管在具体应用中线路种类最多的是其栅极触发线路，归纳出来有直流触发线路，交流触发线路，相位值触发线路这些。

1、直流触发线路

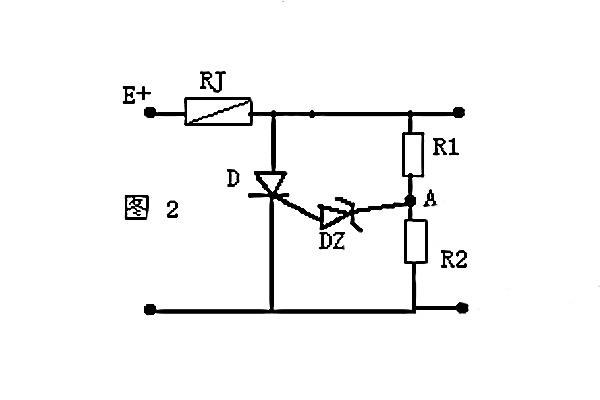

如图2是一个电视机常见的过压保护线路，当E+工作电压过高时A点工作电压也会上升，当它超过稳压管DZ的稳压值时DZ道通，晶闸管D受触发而道通将E+短路，使保险丝RJ熔断，进而发挥过压保护的功能。

2、相位值触发线路

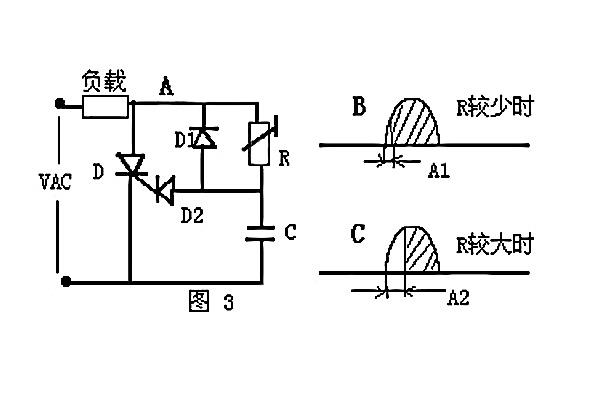

相位触发线路其实是交流触发线路的一种，如图3，这种线路的原理是借助RC回路调节触发信号的相位。当R值较少时，RC时间常数较少，触发信号的相移A1较少，所以负载得到很大的电功率；当R值较大时，RC时间常数较大，触发信号的相移A2较大，因而负载得到较少的电功率。这种经典的电功率无级调整线路在生活起居中有很多电器产品中都应用它。
