电磁炉igbt模块管代替遵循原则

2021-06-21

igbt模块是电磁炉经常容易受损的元件之一,经验老到的维修人员对于电磁炉不运行,会很容易想到到igbt模块是不是损坏,也正是因为这样,设计时对igbt模块进行温度检测,当温度到达一定值时断开輸入,如此对igbt模块也是1种保护措施,另外也有过压、过流保护等,所以,倘若igbt模块管烧毁想替代1个,那么便要按照实际情况来代替,通常遵循几个原则:
1、宁大勿小

因为igbt模块管运行在高电压、大电流、温度高情况,通常不超过2000W的电磁炉在同样的环境选用20A~30A的igbt模块便可,如H20R12031200V20A可以用FGA25N1201200V25A代替,尽管抗压相同,但你细致观察会看到在别的领域还是存在不同点,如开关速度、封装等信息。

2、有没有阻尼

很多的igbt模块内部里头都会有阻尼二极管,但也不会确保一些管没有,所以在代替时需要特别注意是不是带有阻尼二极管,含阻尼二极管的igbt模块管可代替不含阻尼二极管的igbt模块管,但反之就不行,倘若实在要用,那么在外部线路加1个快恢复二极管。

3、封装大小

因为igbt模块通常运行于高温情况,所以很大的使用场合下都是配散热器,如此如此导致不同型号的igbt模块所需要的散热片不一样,在代替时按照实际整机情况选用合适的封装。

4、价格因素

好的igbt模块对于电磁炉的质量有着重要的保障,像英飞凌、仙童等厂商的igbt模块质量过硬,当然价格也会有所差别,代用时也需要按照实际情况。

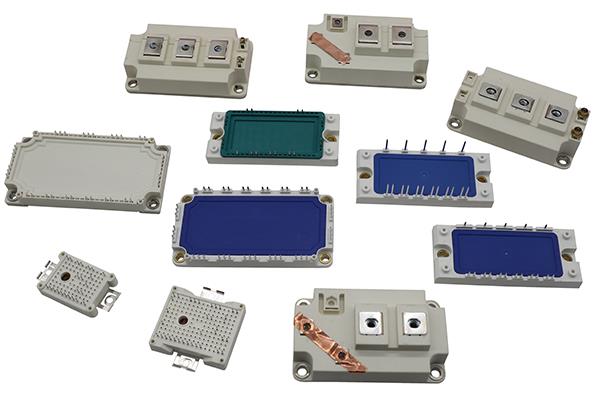

以上就是传承电子对电磁炉igbt模块管代替遵循原则 的介绍,传承电子是一家以电力电子为专业领域的功率半导体模块制造商,为众多的企业公司提供功率半导体模块的定制、生产和加工,同时还给众多公司提供来料代工或贴牌加工业务。主要产品为各种封装形式的绝缘式和非绝缘式功率半导体模块、各种标准和非标准的功率半导体模块等。
